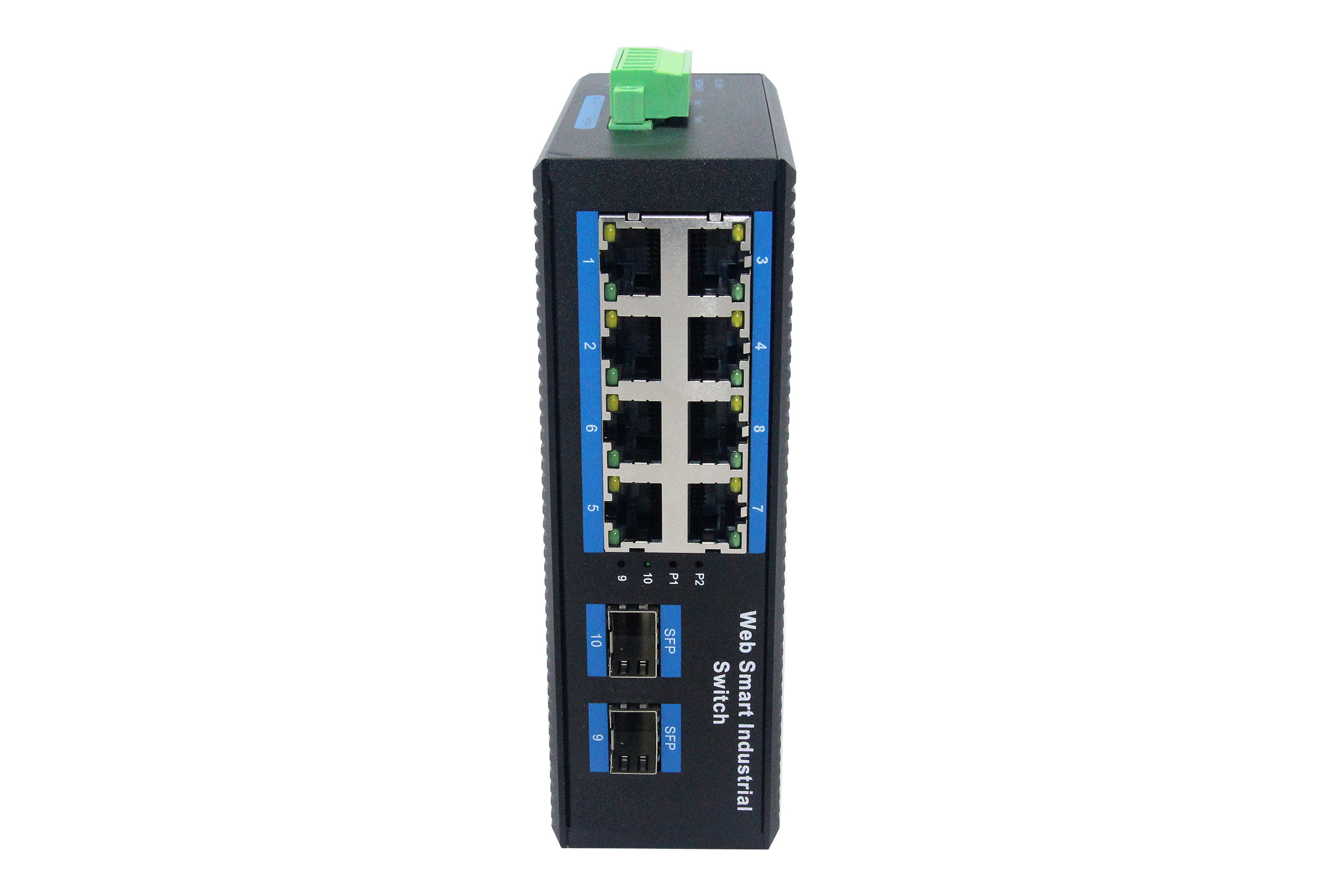

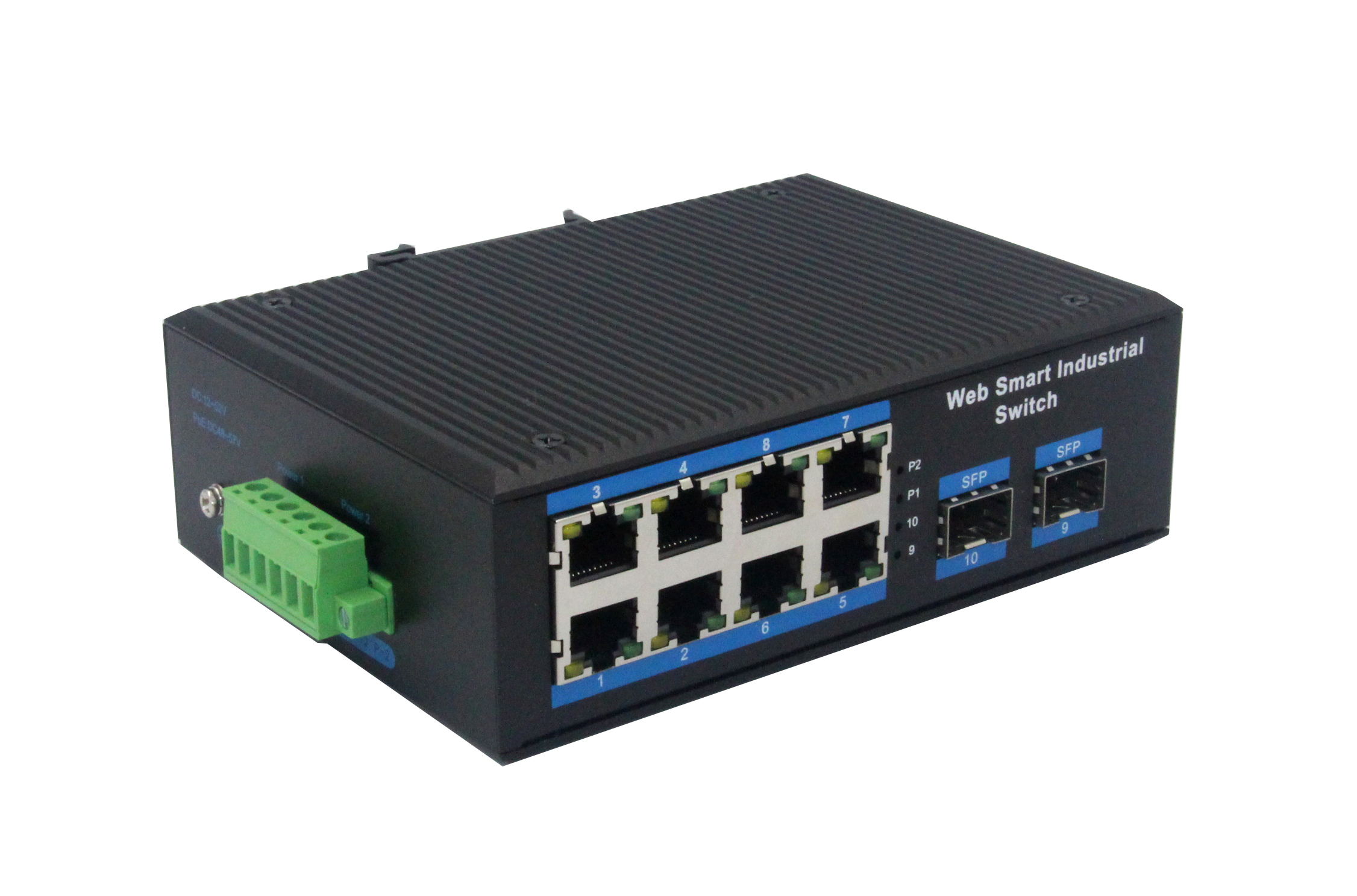

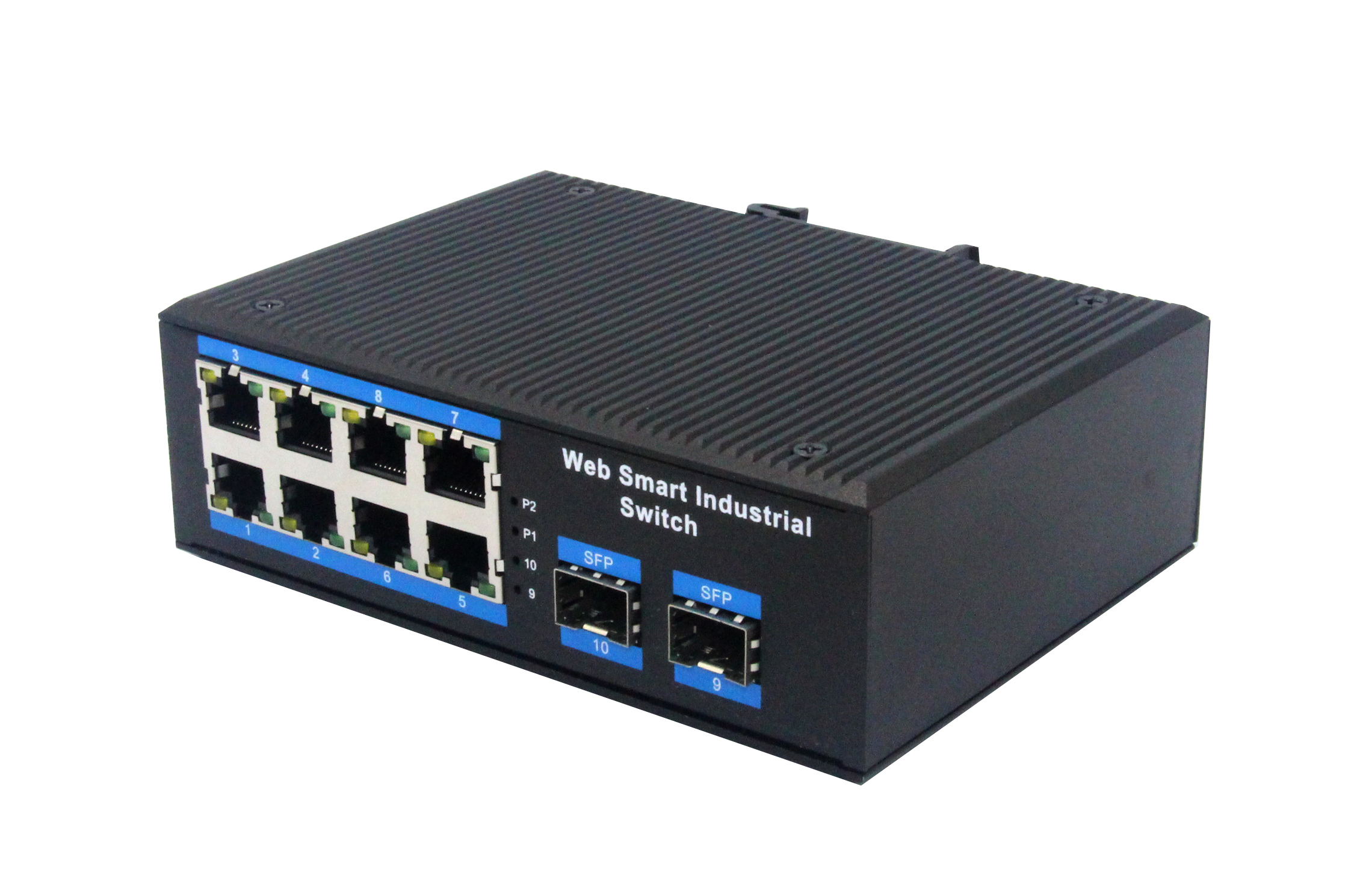

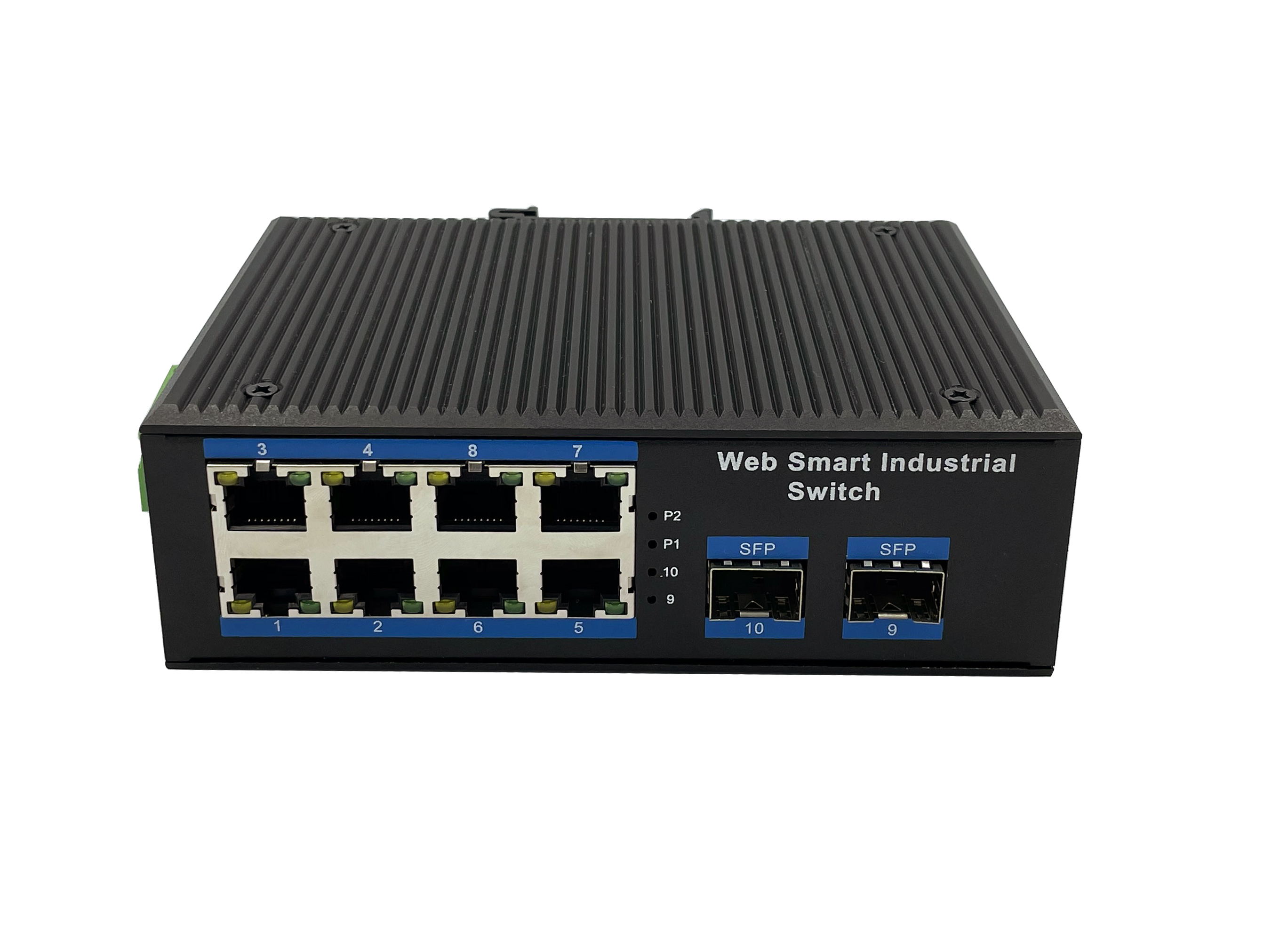

Web SMart管理型千兆2光8電
WEB SMart網管型千兆2光8電YH628GS-W-SFP 工業以太網交換機，產品符合FCC、CE、ROHS標準。支持2個千兆光口和8個千兆電口；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~80℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入環網網絡提供安全可靠的解決方案。IP40防護等級的外殼及 LED 指示燈，使之成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
|
技術參數 |
|
|
產品名稱 |
WEB管理型千兆2光8電工業級交換機 |
|
產品型號 |
YH628GS-W-SFP |
|
產品描述 |
8路千兆電口+2路千兆光口工業級交換機 |
|
端口描述 |
8個RJ45端口+12個光纖接口 |
|
網絡協議 |
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、IEEE802.3ab-1000BaseTX、IEEE802.1ab邏輯鏈路發現協議、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS |
|
RJ45端口 |
10/100/1000M自動偵測，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
1000BaseFX端口（SFP插槽） |
|
交換機屬性 |
應用層級：二層
背板總帶寬：20Gbps 整機包轉發率 ：24Mpps
MAC 表：8K 包緩沖區：2Mbit 延遲時間：<3μs 交換方式 ：存儲 - 轉發
功耗：<10W
|
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |
輸入電壓：DC12-57V（雙電源冗余備份） 接入端子 ：鳳凰端子（工業端子） 雷擊浪涌沖擊防護 ( 電源 )：5000A(8/20μs) 支持雙電源冗余 支持內置過流 4.0A 保護支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～80 °C（-40～180 °F） 儲存溫度 : -40～80 °C（-40～180 °F） 相對濕度 : 5%～95%(無凝露） |
| 管理與維護 |
支持WEB管理方式 |
| VLAN | 支持基于端口的VLAN |
| 組播協議 | 支持IGMP Snooping |
| 二層環網協議 | 支持G.8032以太網環保護協議ERPS |
| QoS/ACL |
支持802.1p/DSCP優先級標記 支持SP/WRR隊列調度 支持基于端口的限速 支持基于流的重定向 |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |

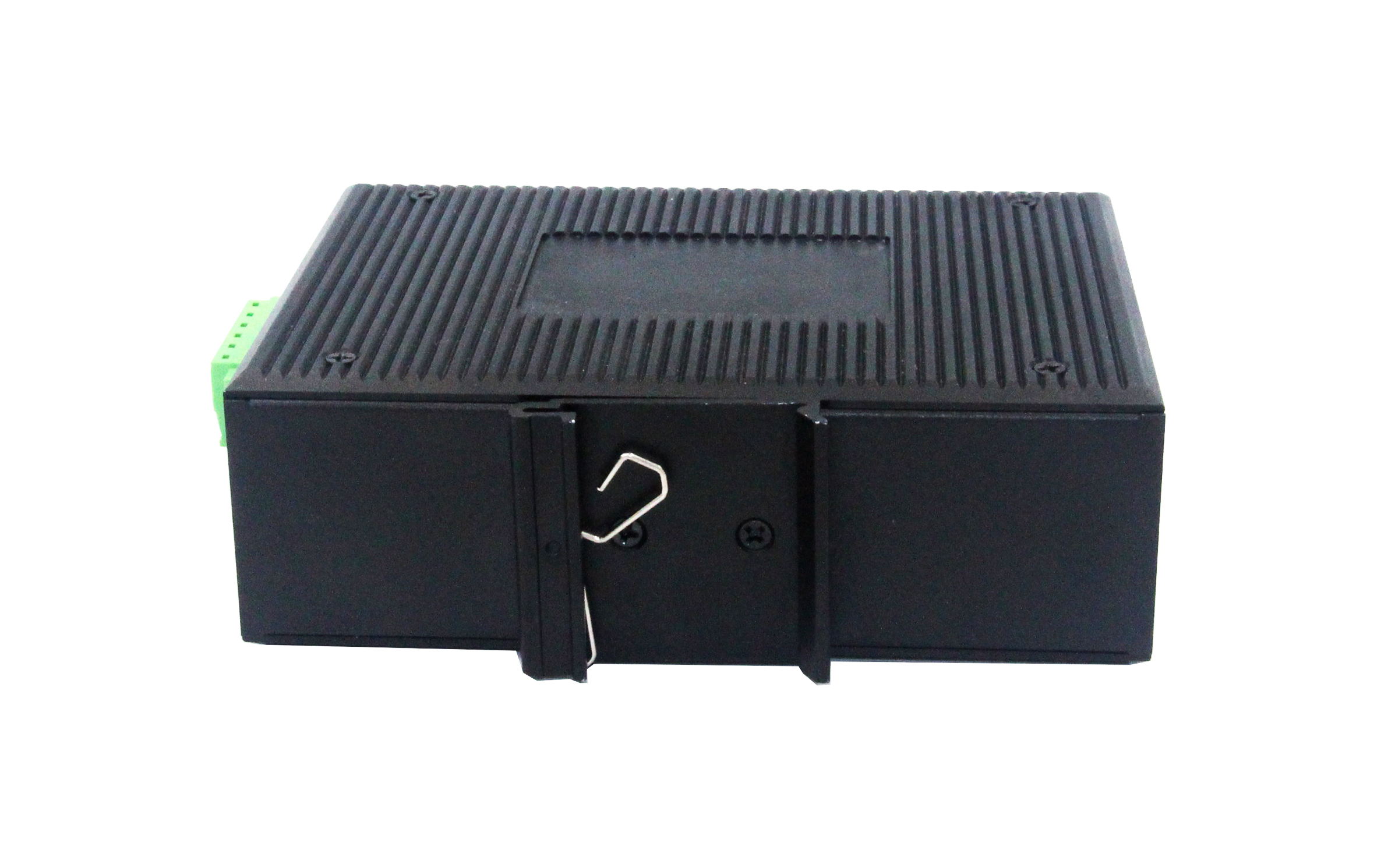

外殼：金屬材質 安裝：DIN 卡軌式，壁掛式安裝 散熱方式：內置散熱片被動散熱，無風扇散熱，設計保證設備運轉的高可靠性 尺寸：mm （長 x 寬 x 高） 重量：kg |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
安裝方式
連接示意圖
|
YH628GS-W-SFP |
2個千兆光+8個千兆電、SFP接口(不含光模塊)、導軌式、DC12-52V供電 |
