電磁閥結構原理的不同用途：
從三大類電磁閥結構來說直動式電磁閥結構一般用小25mm同時常用低壓力的流體控制，分步直動式電磁閥結構則適用中壓流體且有零壓?jiǎn)?dòng)中的應用，先導式電磁閥結構原理則適用壓力范圍較大的的管路中，耐高壓及超高壓管路中。
電磁閥結構原理說明：
電磁閥主開關、是機械流體控制的好把手，同時是自動化控制設備不可少的執行器，下面由臺鳴技術員對電磁閥結構原理說明各種電磁閥結構明細。
電磁閥是用來開關流體通斷或?qū)α黧w進行換向的基礎元件；其內部件經由精密的機加工，并選擇不同的閥體閥芯材料滿足不同介質的暢通流暢。
A、電磁閥結構從原理上分為三大類：
1）直動式電磁閥：
原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

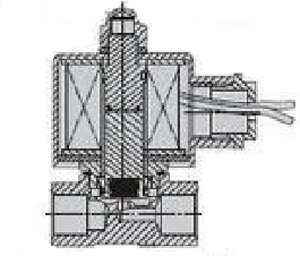

電磁閥結構圖如下：
2）分步直動式電磁閥：
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

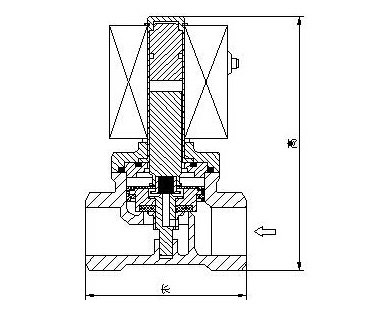

電磁閥結構圖如下：

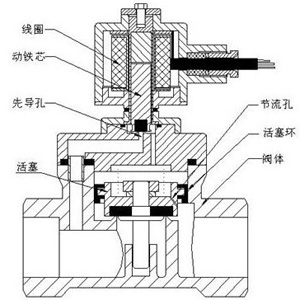

3）先導式電磁閥：
原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
B、從電磁閥結構和材料上的不同與原理上的區別，電磁閥分為六個分支小類：直動膜片電磁閥結構、分步直動膜片電磁閥結構、先導膜片電磁閥結構、直動活塞式電磁閥結構、分步直動活塞電磁閥結構、先導活塞電磁閥結構。
